作為軸電機的重要組成部分,它是電機與設備之間機電能量轉換的紐帶,支撐旋轉部件,傳遞扭矩,確定旋轉部件與定子的相對位置。因此,電機軸必須具有可靠的強度和剛度,以保證預設設計功能的實現。以下ms參數簡要描述了各種類型的電機軸及其特點,為電機軸的選擇和設計提供參考。
軸的類型及其適用性

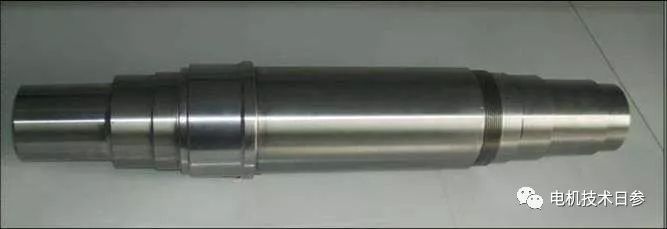

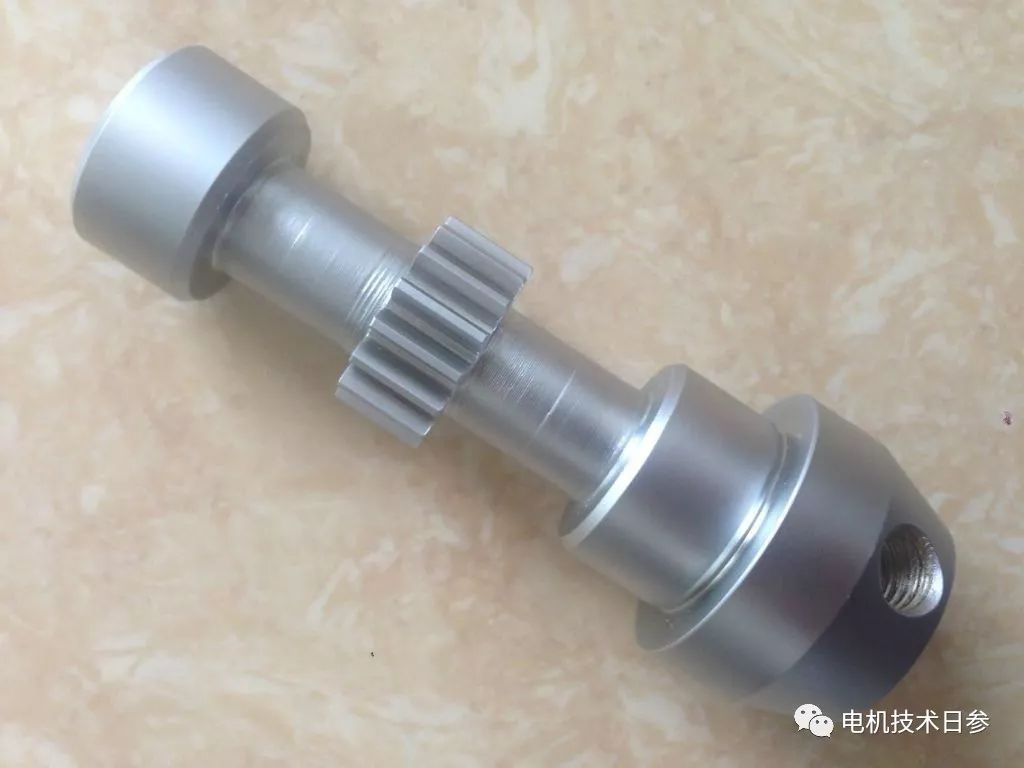

按照軸上有無階梯分類。可分為光軸和階梯軸。光軸常由冷拉圓鋼制成,可減少加工軸外圓的工時,有時用于微型電機。階梯軸可以輕松可靠地安裝許多不同的零件,因此大多數電機都使用這種軸。

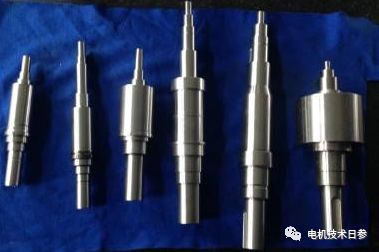

階梯軸可分為單向階梯軸(階梯直徑從軸的一端到另一端逐步減小)和雙向階梯軸(階梯直徑從軸的中間到兩端逐步減小)。
按照軸坯制造方式分類。可分為圓鋼軸(熱軋圓鋼車床軸)、鍛造軸(鍛件軸)和焊接軸(徑向筋焊接軸)。
熱軋圓鋼車床制造的軸是中小型電機中最常見的軸。45優質碳素結構鋼常用作軸材。對于低功率電機,有的采用Q235普通碳鋼。毛坯直徑應根據軸的最大直徑加上加工余量來選擇。因此,切割量相對較大。

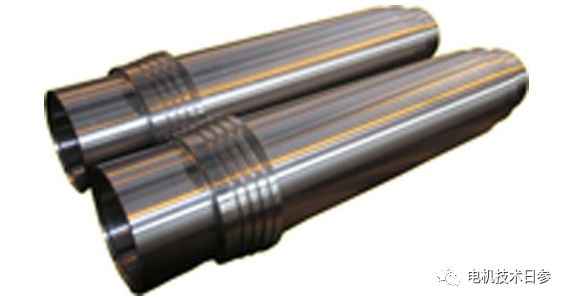

直徑超過100毫米的軸應使用鍛造軸。鍛鋼的機械強度高,鍛造出近似階梯軸的形狀可以節省原材料和切割時間。對于機械強度要求較高的大型軸,如汽輪發電機的軸,通常采用合金鋼鍛件。
用徑向肋代替轉子支架焊接軸可以增加轉子腔的通風面積。但焊接筋條時,容易引起軸的變形,焊接后必須經退火處理。在機床上加工時又不連續切削,對刀具不利。由于焊縫存在,軸的疲勞強度顯著降低,因而不適用于高速電機.
按照軸與鐵心結合方式。可分為中間帶滾花的軸、熱應用的軸和中間帶鍵槽的軸。花軸用于10 kW以下的小型電機,可以省去加工按鍵和鍵槽的工作。然而,當軸被壓入鐵芯時,很容易使軸變形。在電機運行期間,一些滾花轉子鐵芯軸向移動。這種軸變形是由于鐵心與軸的緊配合造成的,軸向位移是由于兩者配合不充分造成的。
加熱套軸的中部既沒有滾花也沒有鍵槽。鐵芯與軸芯內孔之間有一定的過盈量,鐵芯趁熱插入轉軸。只要選擇合適的過盈量,轉子鐵心和軸的組合是非??煽康?。

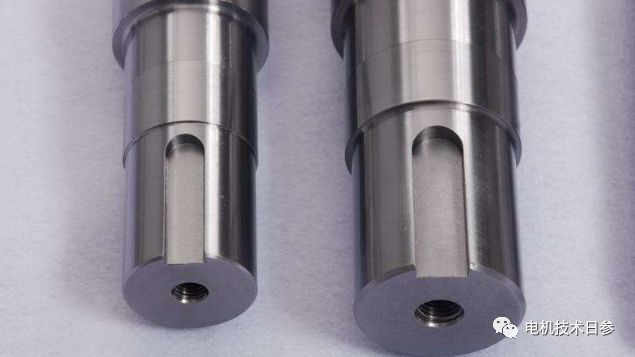

帶中間鍵槽的軸可分為帶一個鍵槽的軸和帶兩個鍵槽的軸,帶一個鍵槽的軸

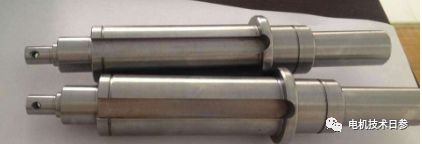

段鍵槽的軸用于小型電機。帶兩段鍵槽的軸用于中大型電機。轉子鐵心(或支架)與軸是用鍵結合的。鐵心的軸向固定,一端增用凸肩,另一端用弧形鍵卡在軸上的環形鍵槽內。這種軸能傳遞較大的力矩,常用于功率較大的電機以及運行中要頻繁正反轉或轉子鐵心不宜熱套的電機。●按照軸伸形狀分類。可分成圓柱形軸伸軸、圓錐形軸伸軸和軸伸帶半聯軸器的軸。圓柱形軸伸加工方便,在電機中用得最多。圓維形軸輔伸著有緊固螺栓,加工量較大。但所配裝的傳動輪裝卸方便,多用于特種電機。帶半聯軸器的軸主要用于水輪發電機和大型直流電機上。
●按照軸心形狀分類。可分成實心軸、一端帶深孔的軸和有中心通孔的軸。實心軸在電機中用得最普遍。一端帶深孔的軸主要用于繞線式異步電動機,以便將轉子上的引出線通過孔內與端蓋外的集電環相接。有中心通孔的軸主要用于大型電機:在雙水內冷的汽輪發電機中,中心通孔還作為冷卻水路的一部分。
●按照軸導磁性分類。可分成導磁軸與非導磁軸。導磁軸主要用于汽輪發電機中。其它電機的軸通常不需要導磁。
●其它分類方法。按照軸伸的數目的不同,可分成單軸伸軸和雙軸伸軸;按照軸承數目的不同,可分成單軸承軸、雙軸承輸和多軸承軸。
