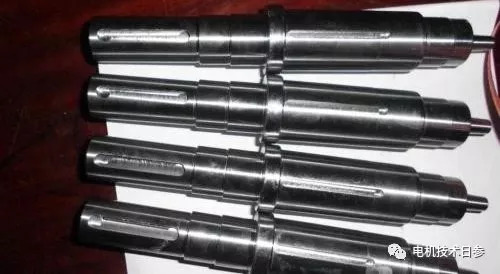

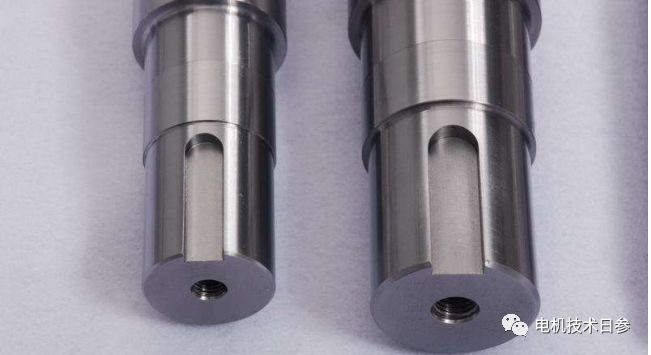

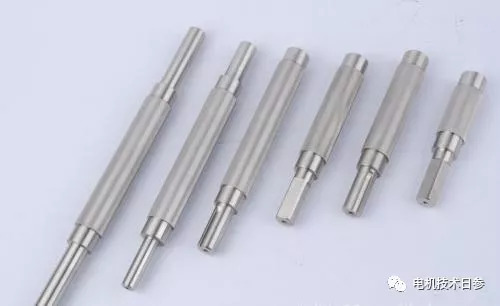

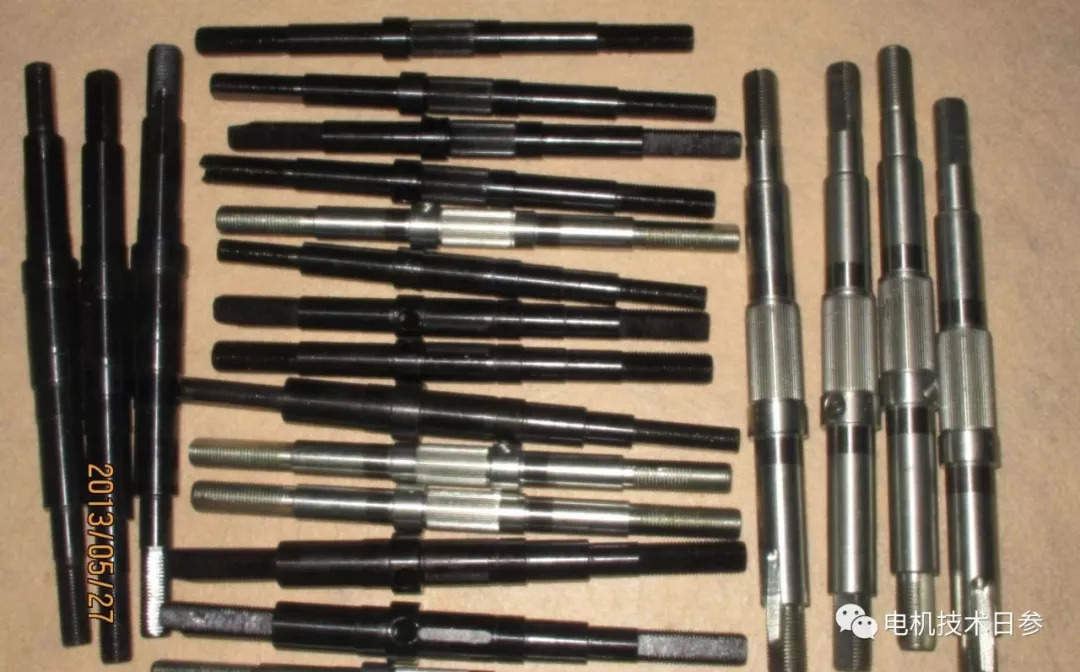

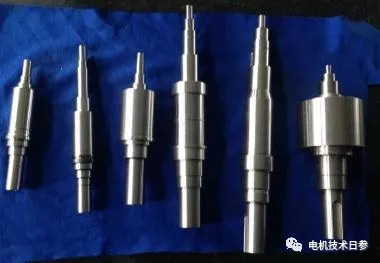

轉軸是電機中最重要的部件之一。由于其損傷多為疲勞，對一般電機軸材料的要求是：足夠高的強度，對應力集中的敏感性低，加工性能好。除了不重要且受力較小的軸由Q235A、Q255A或Q275普通碳鋼制成外，它們一般由45優質碳鋼制成，必要時進行淬火和回火。今天，女士可以和你談?wù)劯^最基本的要求?？此坪唵蔚母^其實有很多知識。
直徑小于10 cm左右時，常采用圓鋼作為毛坯;大于10厘米，使用鍛造階梯軸毛坯。承受沖擊載荷的大型電機和電機軸，由于其重要性的增加，對材料的要求更高，主要采用合金鋼鍛件。
近年來，電渣焊技術在電機行業得到了廣泛的應用。超大直徑(甚至不是很大直徑)的軸傾向于使用由多段組成的焊接空心軸，以減輕重量、大鍛件和成本。
在運行過程中，由于電機和傳動機構的類型不同，轉軸的受力形式也不同。通常，在直接驅動的立式電機(如水輪發電機)中，轉軸承受轉子重量(有時是水推力)引起的拉應力、扭矩引起的剪應力和單邊磁拉力引起的彎曲應力。在傳遞扭矩的臥式電機中，轉軸承受轉子重量、單邊磁拉力和作用在軸伸上的外力(如皮帶拉力)引起的彎曲應力和扭矩引起的剪切應力。
電機轉軸的基本要求
(1)有足夠的實力。即在正常負載和規定的特殊情況下(如突然短路等。)，旋轉軸的任何部分都不會產生殘余變形或損壞。
(2)要有足夠的剛性。也就是說，旋轉軸的偏轉必須在允許的范圍內。
(3)臨界速度與工作速度應有足夠的差異，避免共振。
機械計算前，應初步確定轉軸的幾何尺寸。一種常見且簡單的方法是直接參考所生產電機的軸尺寸。也可以使用電磁設計中的相關尺寸，或者先根據經驗數據和力學公式確定軸中部(即芯擋)的直徑和軸頸尺寸，再根據設計電機的結構草圖確定軸的長度。
根據生產電機的統計，對于1000 kW以下的電機，轉軸中部直徑約為定子內徑或電樞外徑的1/3 ~ 1/4。由于異步電動機氣隙小，為了增加軸的剛度，這個值一般接近1/3。

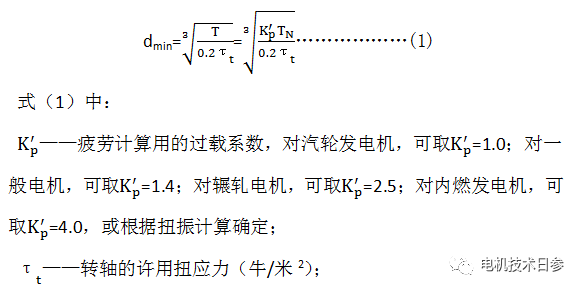

初步設計中，彎矩值未知。此時，扭矩傳遞部分中的旋轉軸的最小直徑dmin可以近似地根據扭轉強度的概念根據扭矩t來確定，并且可以根據公式(1)來進行計算：
TN——電機的額定轉矩，TN=9565PN/nN (N/m)，PN為額定功率(kW)，nN為額定轉速。
中小型立式電機(如水泵、通風機、離心機等使用的各種立式電機)中，軸芯塊直徑d0通常比傳動端軸最小直徑大10 ~ 15%;在大型立式電機中，d0通常接近這個最小直徑。軸頸直徑通常在軸中部直徑和軸外伸直徑之間，其具體尺寸應在選擇軸承(滾動式)或軸承潤滑計算(滑動式)后確定。
