連接件是三相電機接線系統中最常用和最關鍵的電氣元件之一，尤其是通過接線板切換的電氣連接方案。

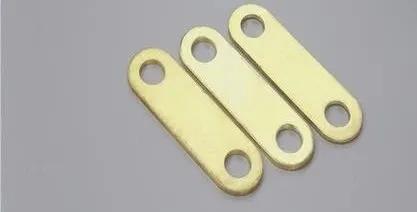

連接件是電機產品中相對固定的標準連接件。相關標準規定了材料、尺寸和表面處理的要求。最常見的連接件是圓端的條狀件，根據端子之間的距離打孔，將連接件與引線和接線板固定在一起。除了材料要求之外，孔的位置和尺寸對連接性能也有很大的影響，如下所示：
01連接截面符合性
連接件開口處的導電截面由孔邊的最小尺寸和連接件的厚度決定。在連接過程中，電機引線端子和固定螺栓可以增強連接件的導電性能，但連接件本身的導電性能更重要；針對這個問題，很多電機廠商都設計改進了連接件的形狀，增加了開啟位置連接件的外緣尺寸，也就是我們常見的“糖葫蘆”連接件，接觸面積比較大，可以保證緊固位置的導電性。
02電氣距離的最小控制要求
這個問題是由于增容電機的生產加工過程。許多客戶選擇尺寸相對固定但功率較高的增容電機。增容電機的中心高度比同等功率的標準電機小一檔甚至兩檔。對于增容電機，繞組的物理空間非常狹小，相應的接線部件必須滿足基本的安全和質量要求。
對于接線系統，接線盒和接線盒的尺寸應與電機的電壓等級和電流要求相匹配。很多電機廠家只考慮電機的繞組部分，而接線系統的元器件沒有調整，或者只考慮一些環節，導致電機本身出現一些不符合項或者運行質量故障。常見問題：
為了解決這個問題，（1）連接片導電截面偏小問題。可能采取的措施包括增加連接件的數量和厚度，以及增加連接件外緣尺寸的加寬原則。這種簡單的處理可能會導致接線板的連接螺栓長度不足，或者相之間的電氣間隙不符合要求。
（2）接線板接線螺栓增徑問題。許多制造商采用增加標準接線板上緊固螺栓直徑的原則。如果大孔連接件再次匹配，也可能導致連接件導電截面不足或電氣距離不一致。
對于雙電壓電機和工頻多速電機，（3）不同接線方式的轉換關系。,多采用二次接線。連接件和接線板作為關鍵部件，應滿足不同接線方式下的尺寸要求和導電要求。
電機布線系統的設計和改進應以標準為準則，以通用化和系列化為目標，盡量融合布線系統的美學要求。
以上非官方內容僅代表個人觀點。
