電機的轉子部分主要由轉軸和轉子鐵芯組成。整機組裝完成后，風機、繞線轉子電機集電環、軸承等零部件也將參與其中。本文主要研究電機軸與轉子鐵芯的同軸度。

01轉軸的同軸度問題

電機軸，由于整機匹配關系和安裝要求不同，是典型的多缸組合零件，多缸要同軸。根據大部分電機生產廠家的加工工藝，特別是中小型電機，軸端面中心孔大多作為多個圓柱面、多個加工步驟的加工基準。因此，在整個生產加工過程中，中心孔的加工、后期使用和保護尤為重要。

在粗加工、精加工和磨削過程中，端面的中心孔作為加工基準。原則上只要不損壞基準面，裝夾過程中不存在松動、軸偏等問題，各圓柱面同軸度要求也不存在問題。但對于特別大的轉軸，由于軸的重量與設備的不匹配，在加工過程中設備與軸的配合可能會發生晃動，導致軸不同或部分加工面跳動。

02轉子鐵芯的同軸度問題要求

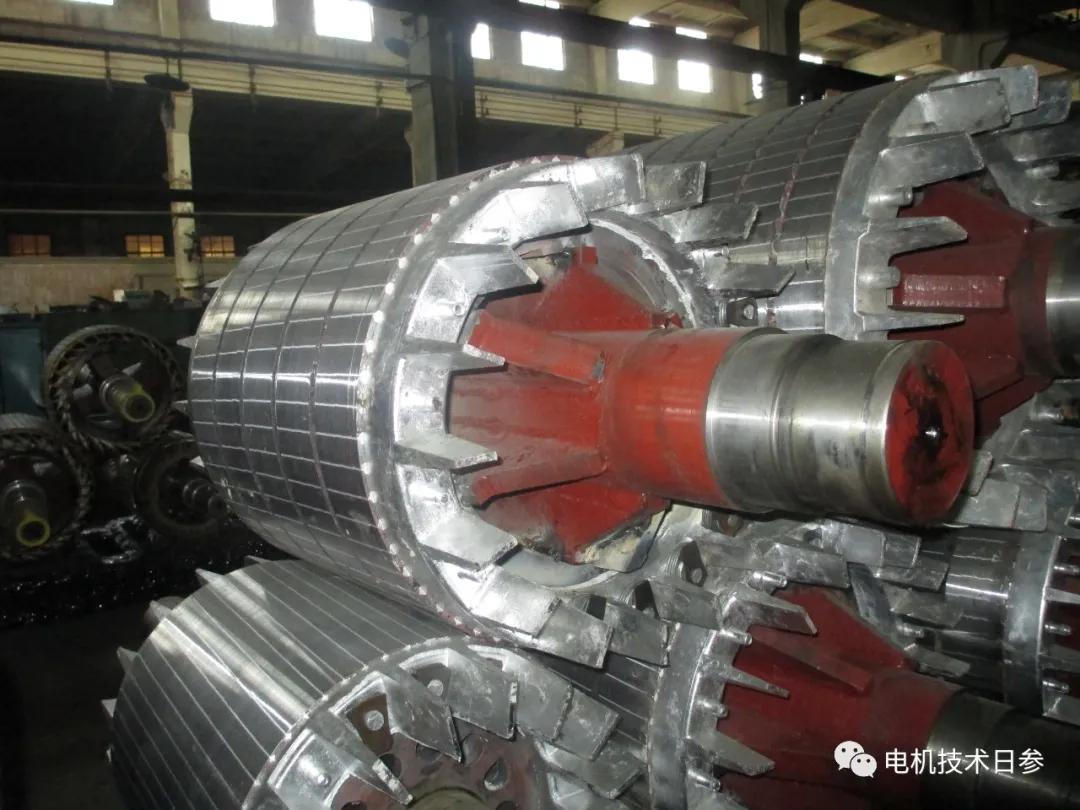

理論上，轉子鐵芯的同軸度主要由轉子沖子決定。在制造沖頭的過程中，使用軸向孔和中心定位器進行限制。如果定位器尺寸不合適，很容易導致槽形與軸孔相對尺寸的偏差。在鐵芯疊片過程中，槽形的修正很可能導致每個沖頭的軸向孔錯位。最后的結果和定子鐵芯差不多，也會出現同樣的問題。特別是對轉子槽的均勻性有嚴重影響。無論是繞線轉子還是鑄鋁轉子，槽形鋸齒問題不僅是機械尺寸的干擾，也是對電機其他性能影響比較嚴重的問題。

對于這個問題，無論是沖壓剪切還是鑄鋁，先進的自動化設備都有許多先進的設備和必要的技術支持。

03轉子裝配后的同軸度問題控制

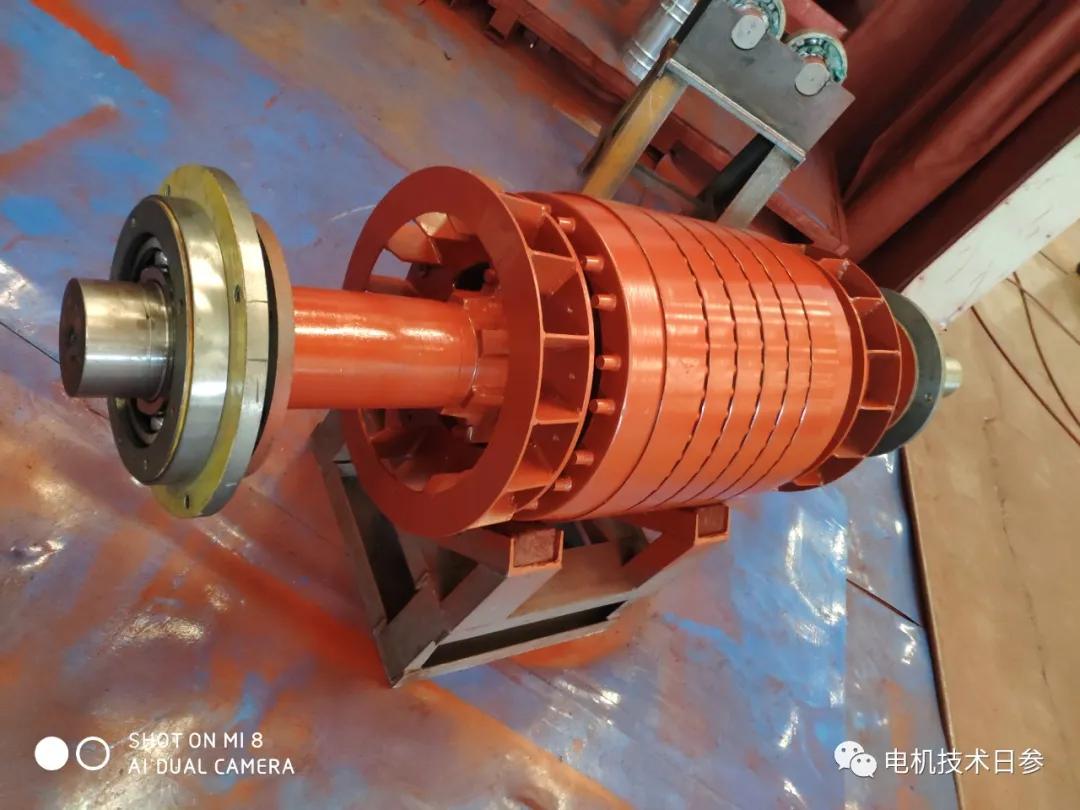

對于電機轉子，轉子體的同軸度控制要求主要包括軸與鐵芯、軸承、風扇、繞線轉子集電環等零件的同軸度要求。對于帶有編碼器和超速開關等附加部件的電機，還必須考慮這些部件的同軸度。

為了保證這一要求，電機生產加工過程中的主要環節是軸的加工，因?yàn)榘ㄞD(zhuǎn)子鐵芯軸孔在內的其他零件都有相對穩定的配合尺寸，質量控制的關鍵是軸的直徑加工合規性，這當然涉及到設計配合公差的配合要求。

對于軸與鐵芯之間的配合，無正反轉要求的小型電機可以采用過盈配合關系來保證其性能符合性，但對于有正反轉要求的電機，或大型電機，則在轉子鐵芯與軸之間增加鍵配合。

為了保證相關零件的同軸度要求，表面加工會以統一的標準方式進行，例如在車削轉子表面時，集電環表面的車削過程會同時完成。

基于以上分析，作為電機產品的旋轉部分，轉子的平衡和同軸關系對電機的整體性能，尤其是電氣性能和振動性能有很大的影響。
