單相電機

單相電機有兩個線圈，初級線圈和次級線圈。當單相正弦電流通過主線圈時，主線圈會產生交變脈動磁場。這個磁場的強度隨時隨正弦電流的變化而變化，但其方向始終是1-3。

如果沒有其他線圈提供的力，電機轉90度就不轉了。要想讓他旋轉，必須加一個垂直于主線圈方向的力，這個力是由啟動線圈，也就是輔助線圈提供的。

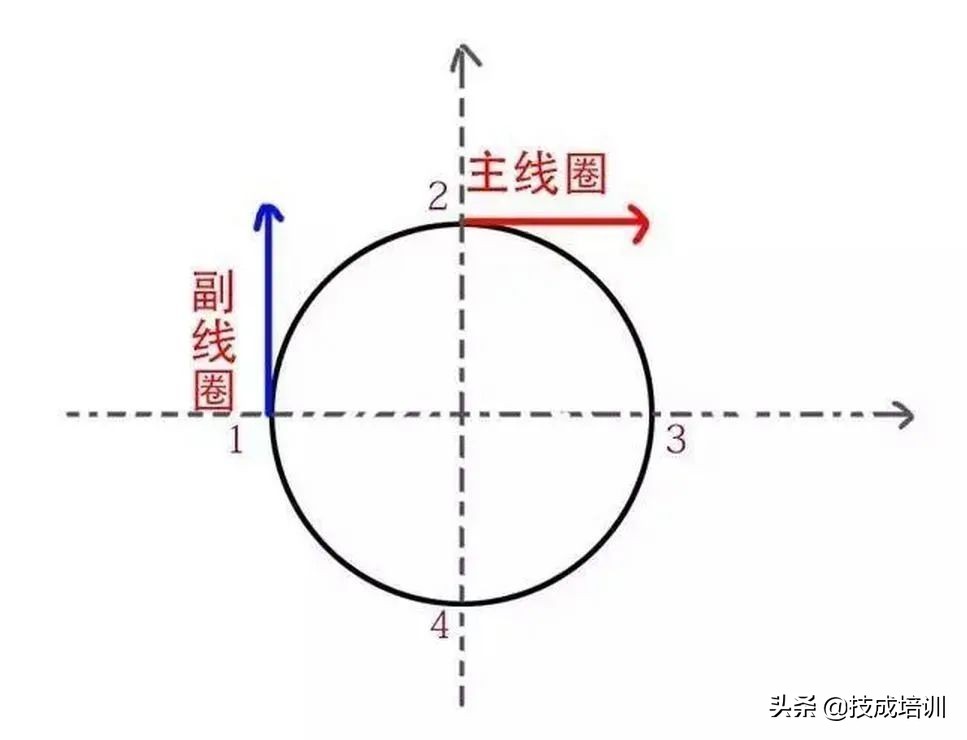

單相電機線圈受力方向示意圖

為了使次級線圈提供垂直于主線圈方向的力，有必要將另一相電流引入次級線圈。如果施加相同的相電流，它們產生力的方向是相同的。但是只有單相電，怎么辦？

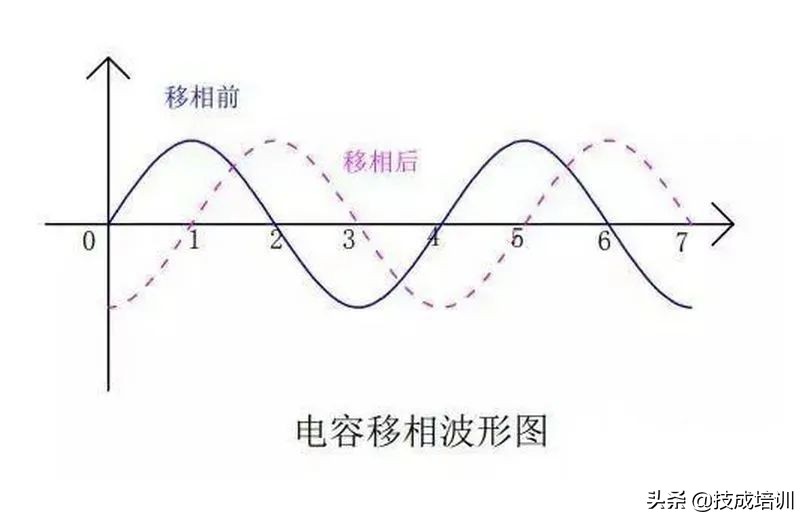

這時就會采用電容移相。簡單來說就是在需要移相的電路中串聯電容，從而改變電流相位。單相交流電移相后，其波形圖變成下圖。

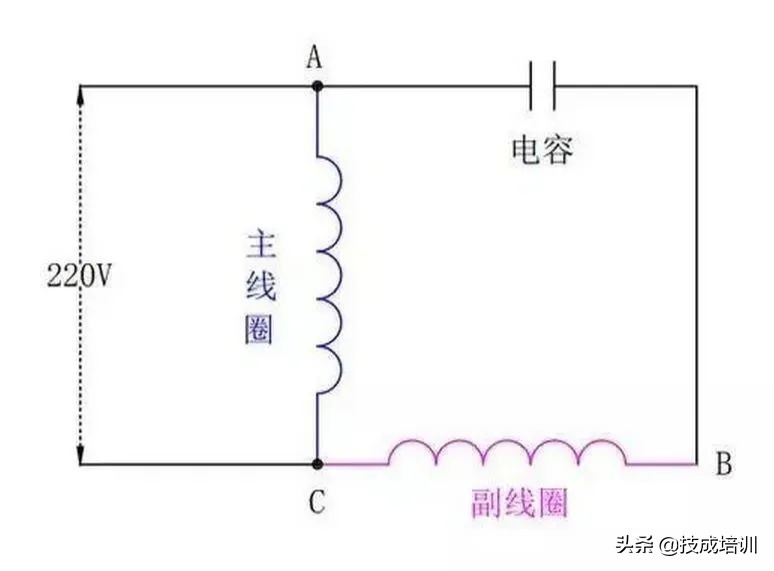

最后組合一下，電機接線圖就像下圖這樣了。首先正弦交流電從A點進來，一部分給主線圈供電，另一部分被電容移相。因?yàn)閮上啻?lián)，線圈產生的磁場力也會串聯。這樣就可以先推初級線圈，再推次級線圈，最后旋轉。

單相電機示意圖

如果想反轉電機，只需要把上圖中A點的電源線換到B點，C點的電源線就不會動了。

因?yàn)橹骶€(xiàn)圈在改變前用的是相位為零的正弦交流電，輔助線圈在移相后用的是正弦交流電。電力線切換到B點后，二次繞組使用零相位的正弦交流電，一次繞組使用移相后的正弦交流電。如果兩個線圈的電流相位發生變化，它們產生的磁場力的方向和旋轉也會發生變化。

三相電機

三相電機采用三相交流電源，由于三相交流電源，它們的相位差為120。當在定子繞組上施加三相交流電時，定子中會產生旋轉磁場。當旋轉磁場切割轉子繞組時，轉子繞組會產生感應電流，感應電流在旋轉磁場中受到電磁力，會發生旋轉。

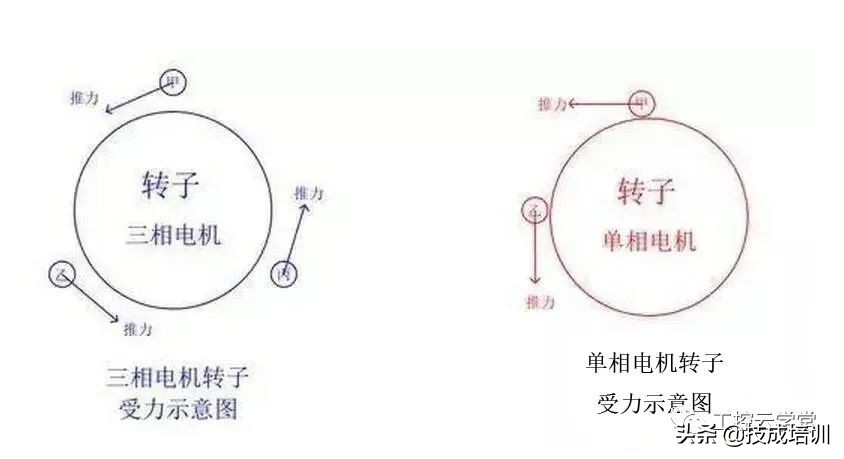

三相電機采用三相電源，它們的相位差為120度。我們可以簡單的理解為，一臺三相電機相當于三個人站在三個不同的角度推動轉子。單相電機采用單相電源和電容，一次繞組和二次繞組的相位差為90度。我們可以簡單的理解為，單相電機相當于兩個人站在兩個不同的角度推動轉子。

所以同樣功率的三相電機的轉矩(轉動力)比單相電機大。

一般有三相電源的話盡量用三相電機，因?yàn)橥瑯庸β实娜嚯姍C(jī)比單相電機體積更小，重量更輕，噪音更小，價格更低，扭矩更高。
