什么是軟起動器,它與變頻器有什么區別(變頻器和軟啟動器的區別)

你在選擇變頻器和軟啟動器的容量時，有沒有踩過坑？

在變頻器和軟啟動器的產品樣本上，通常會給出變頻器和軟啟動器的型號、適用電機容量(kW)、額定輸出電流(A)等參數。一般情況下，用戶可以根據電機的容量(kW)和額定輸出電流(A)查詢產品樣本對應的變頻器和軟啟動器的適用電機容量(kW)或額定輸出電流(A)來確定所需的變頻器和軟啟動器的容量(型號)。

一般情況下，變頻器和軟啟動器的容量選擇確實如此。工程設計手冊和產品樣本也是這樣介紹的。

然而，在工程實踐中選擇變頻器和軟啟動器容量的過程中，可能會發生一些意想不到的事故。不久前，我就踩進了這樣一個坑：同一臺電機容量的銘牌上的額定電流遠大于按照相關規范標準計算的負載電流值，導致一次變頻器和軟啟動器的容量與實際需要不對應，差點鑄成大錯。

一、事情的發生

運行了20多年的大型排水泵站，應業主要求，對其電氣系統進行了改造。泵站主要電氣設備為雨水泵和污水泵，包括200kW污水泵、220kW污水泵和400kW雨水泵，水泵電機電壓為380V。

改造后污水泵采用變頻啟動，雨水泵采用軟啟動、恒速運行。

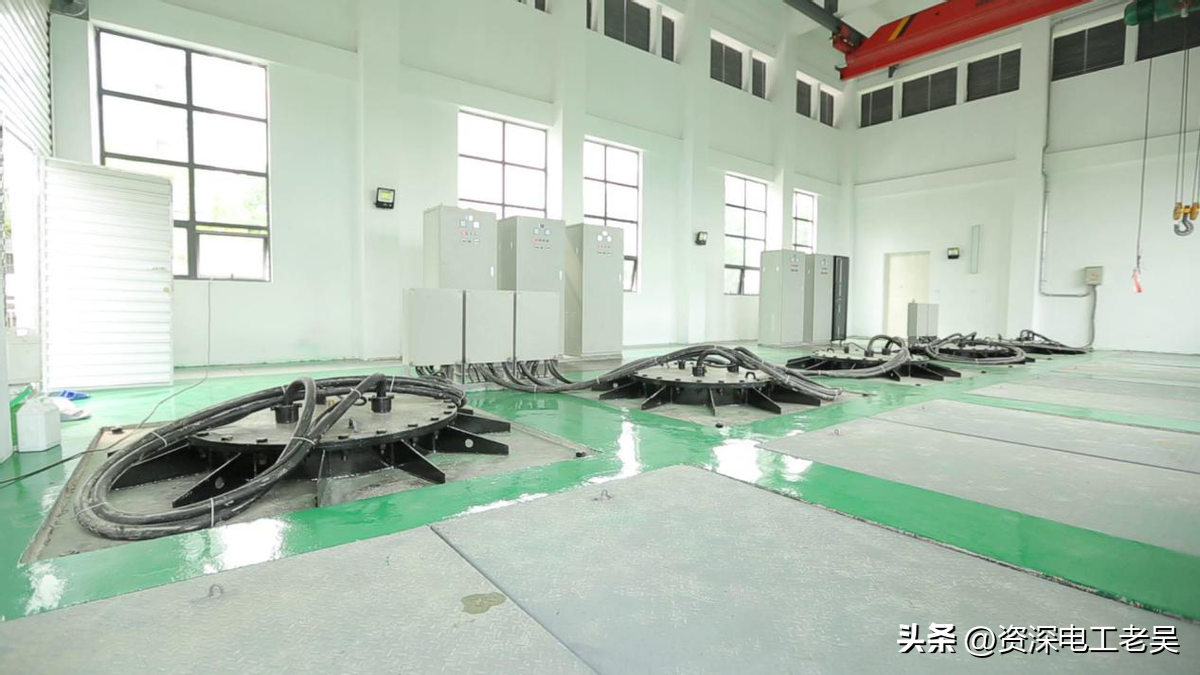

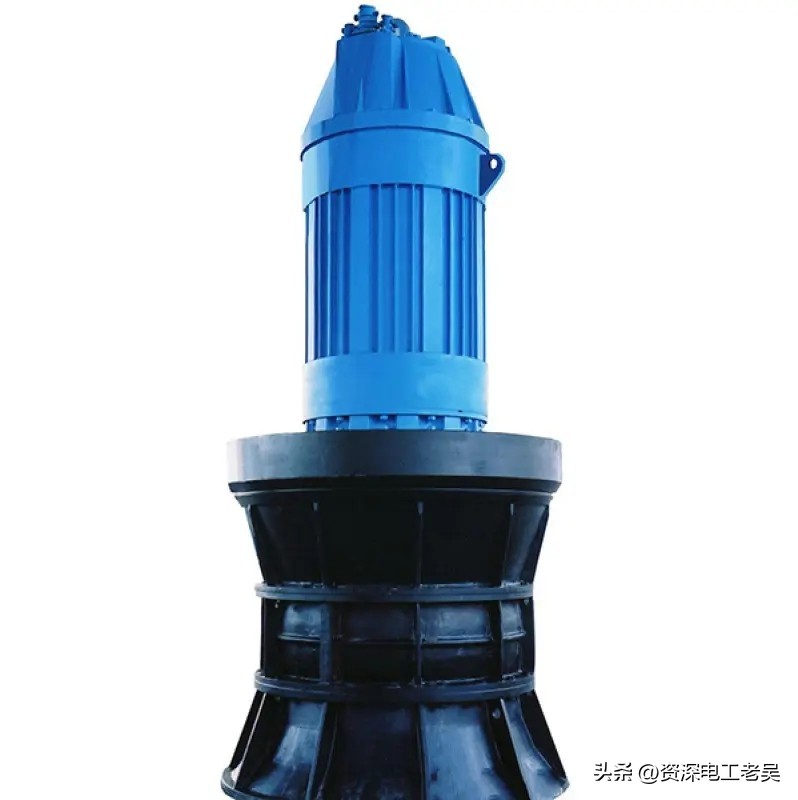

由于雨水泵和污水泵均為潛水泵，均安裝在地下泵坑內，泵站處于運行生產狀態，無法現場查看水泵及其電機的名牌參數，設備臺賬也無相關記錄。因此，在選擇變頻器和軟啟動器時，根據電機功率及其電機負載來計算電流。

電機負載計算電流計算如下：

1、400kW雨水泵電機，根據公式I=p/( 3 * u * cos )，負載計算電流I為760A；

2、200kW污水泵電機，根據公式I=P/( 3 * u * cos )，負載計算電流I為380A；

3.對于220kW污水泵電機，根據公式I=p/( 3 * u * cos )，計算出的負載電流I為418A。

根據工程設計手冊及相關規范，泵電機的功率因數Cos一般為0.8~0.85。上述計算公式中，Cos按最小值取0.8。

根據以上電機功率和計算電流的計算結果，400kW雨水泵電機選用PSTX840-600-70軟啟動器，其額定輸出電流為840A，大于雨水泵電機760A的計算負載電流。200kW和220kW污水泵電機選用ACS880-01-4380A-3變頻器，其額定輸出電流為430A，大于污水泵電機30A的計算負載電流。

二、遇到的坑

考慮到是改造工程，水泵及其電機的實際設備參數不清楚。為了莊重起見，在正式訂購設備之前，要求施工人員利用泵站停機檢修的時間，到現場進行實地勘察。結果表明，水泵電機負載的計算電流與水泵電機銘牌上的電機額定電流和功率因數COS基本不對應，存在較大差異。其中400kW雨水泵電機銘牌額定電流和功率為940A。200kW污水泵電機銘牌上額定電流為390A，功率因數cos為0.80；220kW污水泵電機銘牌上額定電流實際為940A，功率因數COS實際為0.70。

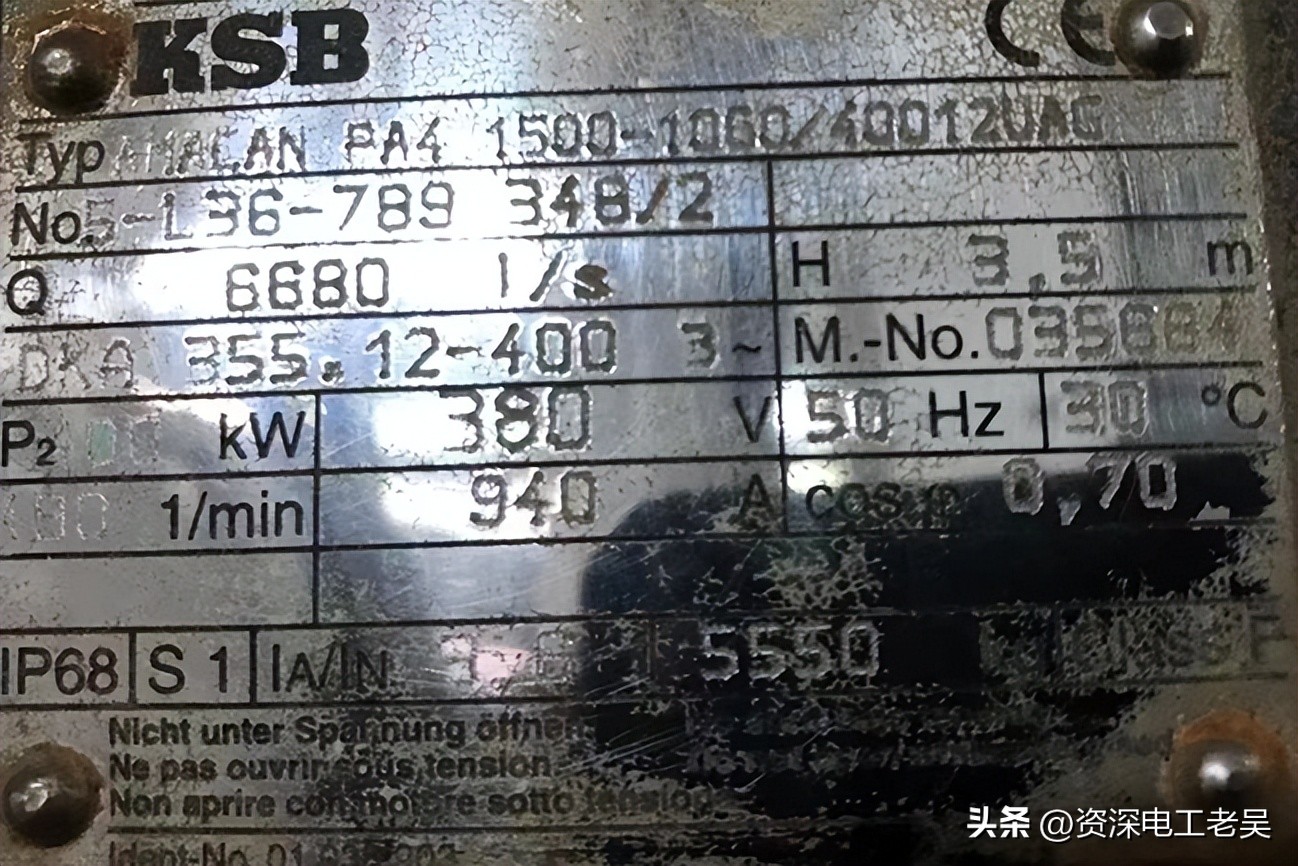

400kW雨水泵電機銘牌

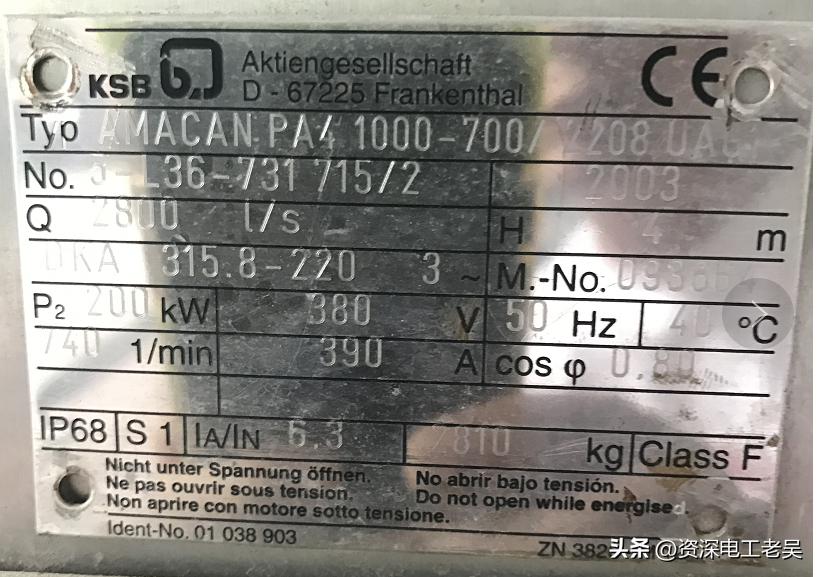

200kW污水泵污水泵電機銘牌

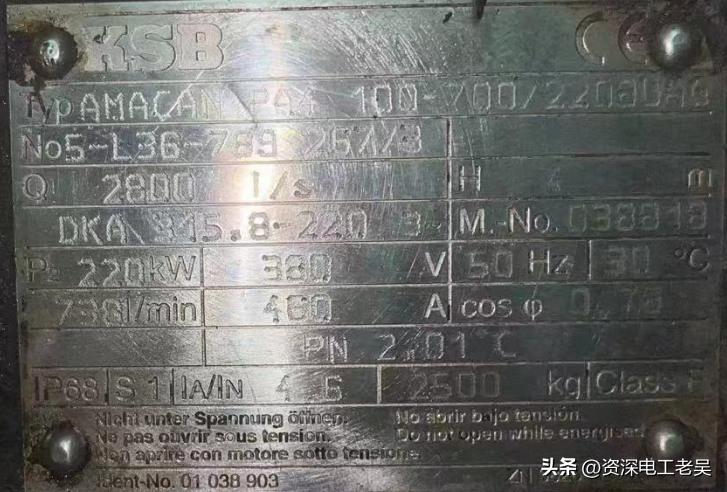

220kW污水泵電機銘牌

根據目前水泵電機功率和負荷的計算結果，選擇變頻器和軟啟動器的型號和容量，與實際情況相差較大，肯定不能滿足實際需求。幸運的是，經過事先驗證，可以重新選擇適合泵電機實際額定容量和電流的變頻器和軟啟動器型號。如果盲目購買和安裝，一定會造成重大損失

三、如何避坑

變頻器和軟啟動器在工程設計選型階段，很多條件無法落實或確定：比如可能不允許業主在設計圖紙中指定生產廠家或型號；不同廠家的變頻器和軟啟動器的容量、輸出電流等型號和參數不同；技術專業無法給出實際的電機運行功率；設備尚未訂購，所以實際型號和參數(功率因數、額定電流等。)的電機無法確定；在重建期間不能驗證現有的電機參數，等等。

為了避免工程設計質量事故的風險，工程設計圖紙中只能標注變頻器和軟啟動器所需電機的功率，相關訂貨說明可在圖紙或設備訂單的技術規范中補充，如由業主或施工單位核實并提供電機的實際訂貨型號參數(容量、功率因數、額定電流)，確定變頻器和軟啟動器的品牌。變頻器和軟啟動器的型號(容量、輸出電流等參數)應根據電機的實際型號和參數(功率因數和額定電流)以及變頻器或軟啟動器的品牌要求進行選擇和訂購。

如果資金充足，在工程設計選型時可以直接增加變頻器和軟啟動器的容量。

如果您在實際工作中遇到或發生過其他關于設備選型的坑或故事，歡迎在評論區留言，交流探討變頻器和軟啟動器應用的經驗教訓。
