雙相稱為單相雙值電容，屬于基于電容分相原理的單相電機。這是一臺大轉矩單相電機，其電路分別接起動電容和運行電容。廣泛應用于農用電器和家用電器。通過改變電機的主副繞組，單相電機可以正反轉，即改變主繞組的兩根引線就可以改變旋轉方向(或者可以調整副繞組的引線)。

1.簡單的電路判斷和連接。外殼上有六個端子，分別是主繞組的兩個腳，輔助繞組的兩個腳，離心開關的兩個腳。主繞組接220V；次級繞組串聯電容后與主繞組并聯；啟動電容串聯離心開關后，與運行電容并聯。比如1.5KW的電機，主繞組電阻為1；次級繞組2；離心機開關0，可用萬用表測量。

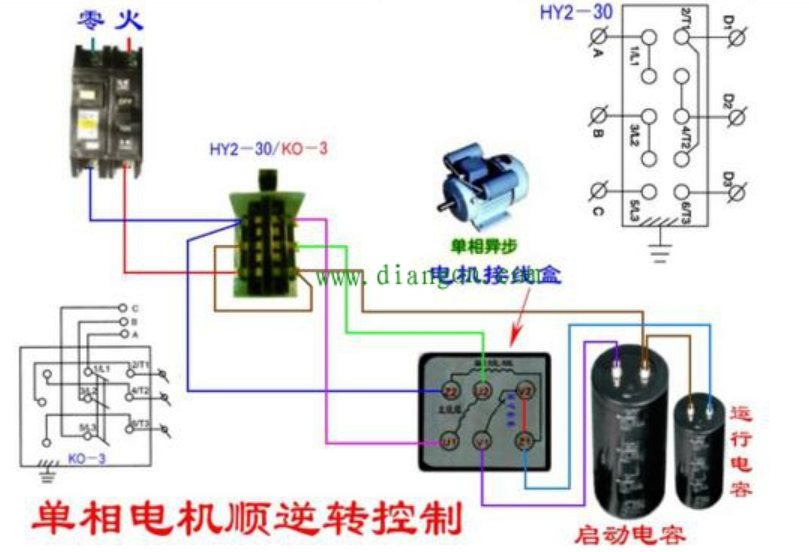

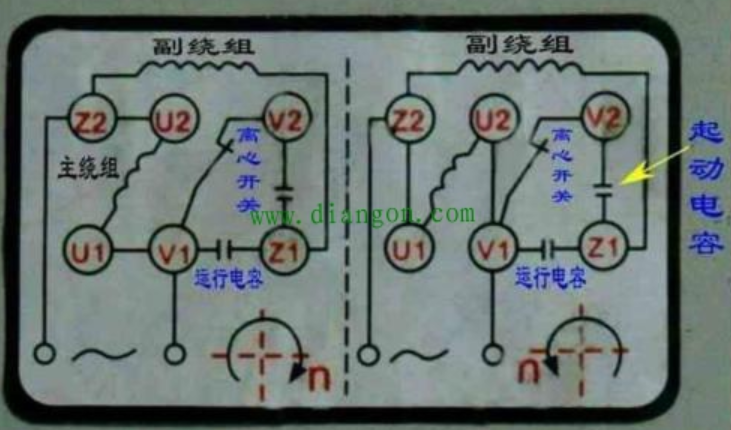

上圖是主副繞組的連接方式和改變方向的兩種連接方式。一般來說，單相電機的輔助繞組的電阻值略大于主繞組的電阻值。即萬用表R測得的大電阻是輔助繞組線圈，小電阻是主繞組線圈。電容器30UF正在運行，200UF正在啟動。二。結構原理電容分相電機轉子繞組為鼠籠式，定子上有兩組起動繞組B和工作繞組A，空間相差90，以獲得電角度為90的兩相交流電，保證旋轉磁場的形成條件。

上圖是主副繞組的連接方式和改變方向的兩種連接方式。一般單相電機輔助繞組的電阻值略大于主繞組的電阻值。即萬用表R測得的大電阻是輔助繞組線圈，小電阻是主繞組線圈。電容器30UF正在運行，200UF正在啟動。二。結構原理電容分相電機轉子繞組為鼠籠式，定子上有兩組起動繞組B和工作繞組A，空間相差90，以獲得電角度為90的兩相交流電，保證旋轉磁場的形成條件。

上圖是主副繞組的連接方式和改變方向的兩種連接方式。一般單相電機輔助繞組的電阻值略大于主繞組的電阻值。即萬用表R測得的大電阻是輔助繞組線圈，小電阻是主繞組線圈。電容器30UF正在運行，200UF正在啟動。

二。結構原理

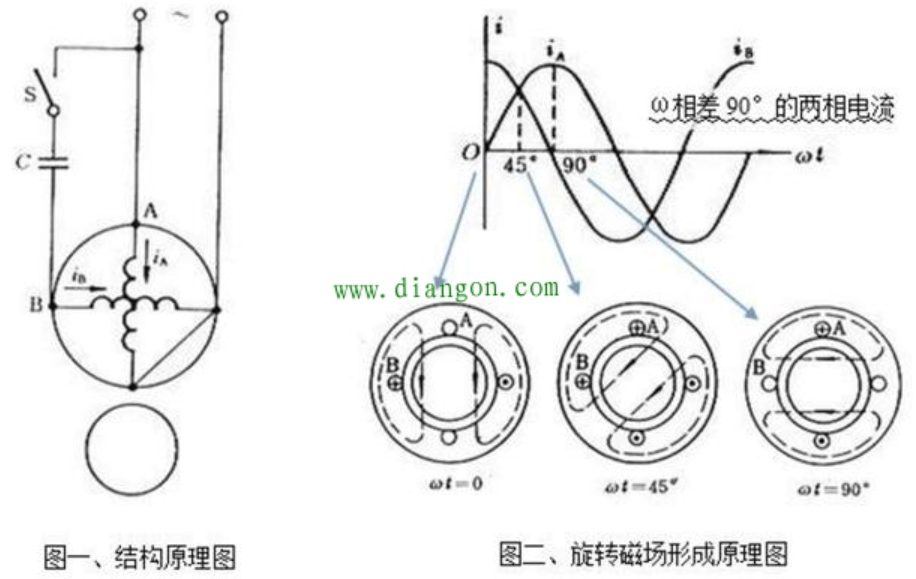

電容分相電機的轉子繞組為鼠籠式，定子上有兩組起動繞組B和工作繞組A，在空間上相隔90，以獲得電角度為90的兩相交流電，保證旋轉磁場的形成條件。(如圖1所示)

三。工作原理電容分相電機通過電容移相將單相交流電分離成相位差為90度的另一相交流電，得到兩相交流電分別送入兩個繞組。工作原理流程如下：定子繞組內通入電角度相差90的兩相電流定子上形成旋轉磁場轉子切割磁力線產生感應電流感應電流產生旋轉磁場轉子磁場與定子磁場相互作用轉子旋轉。
