單相正反轉控制電機接線圖(單相電機的正反轉控制接線圖)

如何用按鈕和接觸器控制單相電機正反轉？

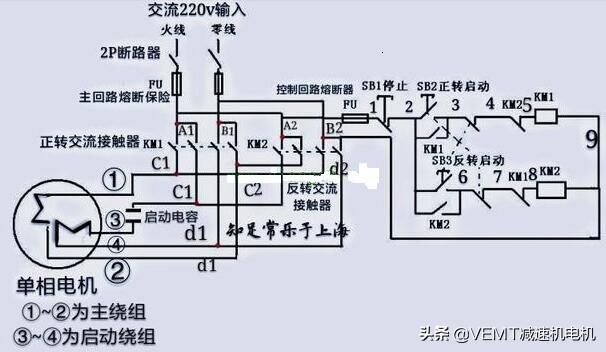

對于分相(只有一個電容的電機)單相電機，如冰箱、洗衣機、定頻空調等，可以使用下圖所示的電路圖進行正反向控制。

王耀殿有桃片；

DZ47-63-2P斷路器，斷路器的額定電流需要根據電機的大小來選擇(僅限1臺)。

FU主回路熔斷器，與上述的額定電流選擇相同(3根熔斷器，包括控制回路熔斷器)。

KM1、KM2交流接觸器(2個)，工作電壓為220v。這里需要注意的是，交流接觸器只有三個主觸點，電路中需要借用接觸器的一個輔助觸點來完成正反向控制的任務。

一個SB1停止按鈕(常閉點)。

SB2、SB3兩個正反轉啟動按鈕(常閉、常開觸點需聯鎖，保證電機安全。也就是說，正向啟動按鈕的常開應該與反向啟動按鈕的常閉一起操作)。

工作原理；合上2P斷路器，為電機和起動控制電路供電。按下SB2正轉啟動按鈕時，電源結構(2~3)反轉按鈕常閉觸點(3~4)反轉控制交流接觸器KM2常閉觸點正轉接觸器KM1工作吸合線圈(5~9)。至此，一個完整的工作電路完成，正向交流接觸器的線圈閉合，主觸頭電流通過A1、B1流向C1、d1。此時單相電機的主繞組線圈 ~ 和起動繞組線圈~(中串聯一個起動電容)得到交流電源，電機開始正轉運行。

當按下停止按鈕SB1時，KM1的交流接觸器線圈斷電并釋放，電機停止運行。反向啟動的過程和上面正向啟動控制的原理完全一樣，所以這里沒有噁嗪。
