220v單相異步電機倒順接線方法(單相電機正反轉調整圖解)

在上一篇文章中，我們談到了三相電機轉向的調整規則以及相對容易理解的轉換原理。應粉絲要求，女士參與了大家關于單相電機轉向控制的討論。

為了方便大家理解，我們先簡單介紹一下單相電機的繞組。單相電機繞組由兩部分組成，即主繞組和輔助繞組。相比較而言，主繞組是電機的運行繞組，即工作繞組，使用的電磁線直徑較大，而輔助繞組使用的電磁線直徑相對較小，與電容串聯起移相作用，即起動繞組。

對于單相電容起動電動機，其電容的作用是給電動機的主組和輔助繞組施加不同相的功率。為了保證旋轉磁場是圓形的，盡量選擇兩者相差90度，這樣就會形成圓形磁場。所選電容應與電機的功率相匹配，以保證電機的正常運行。

對于大多數電容起動的單相交流電機，電容串聯輔助繞組，電機正轉；當電容器與主繞組串聯時，電動機反向旋轉。

為了簡化分析思路，本文不涉及繞組與電容的匹配關系，用主繞組與輔助繞組的相位關系討論電機轉向問題。

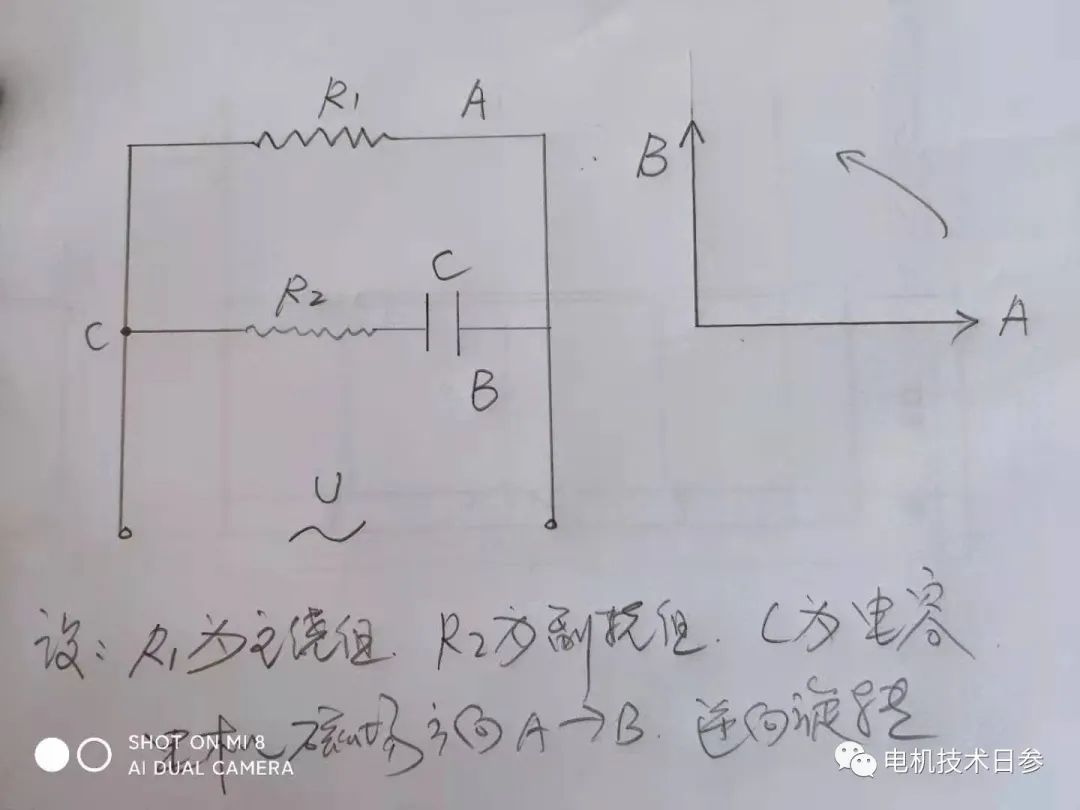

在圖1中，我們將R1設為對應于電機A相的主繞組，將R2設為對應于電機B相的輔助繞組，將C設為電容。當沒有電容時，A相與B相之間沒有相位差，當電容C串聯到二次繞組時，B相會發生位移。如果磁場方向按照AB是逆時針方向，就要改變電機的方向。

圖1

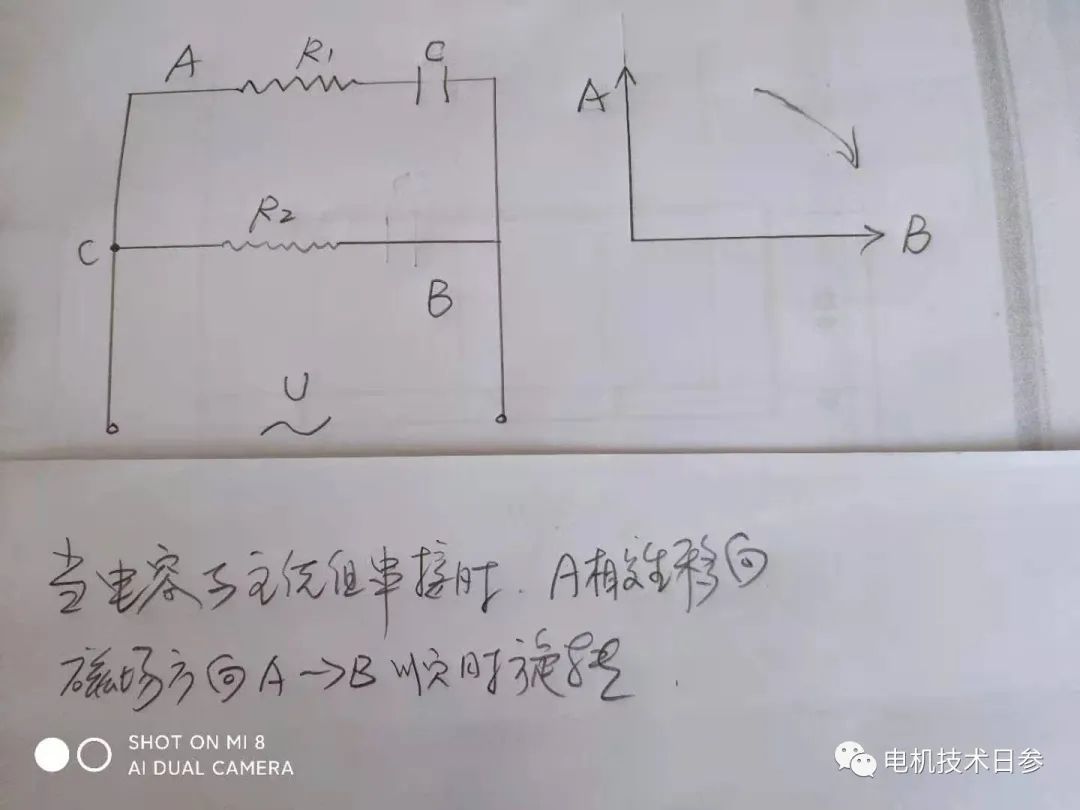

在圖2中，電容C與主繞組串聯，A相自然會發生偏移。此時磁場方向按AB順時針方向變化，電機方向也隨之變化。

圖2

以上是單相電容起動電機轉向變化的理論分析。如果要保證電機的性能指標符合要求，電機的繞組和電容如何匹配，具體的控制要求，我們會在后面的推文中和大家交流。
