軸承間隙和配置的選擇是電機設計中極其重要的一部分。在不知道軸承性能的情況下選擇的方案很可能是失敗的設計。在不同的運行條件下，對軸承的要求會有所不同。沈女士認為有必要對軸承知識進行研究和探討。
深溝球軸承不同間隙之間的關系
軸承工作間隙的計算根據公式(1)，軸承工作間隙的選擇，從理論上講，當軸承運行平穩時，軸承的使用壽命最長，工作間隙略有負值。
=0-fi-f0-t+w …………………（1）
在公式(1)中：
0——原始間隙
fi ——內圈和軸之間的配合導致間隙減小
f 0——外環和外殼匹配導致的間隙減小
t——內外圈溫差導致的間隙減小
w ——負載引起的間隙增加
關于軸承潤滑脂
軸承潤滑的目的是用薄油膜將滾動體與滾動面分離，運行時在滾動面上形成均勻的潤滑油膜，以減少軸承的內耗和與各部件的磨損，防止燒結。良好的潤滑是軸承工作的必要條件。對軸承損壞原因的分析表明，約40%的軸承損壞與潤滑不良有關。潤滑方式，分為油脂潤滑和油潤滑。
脂潤滑的優點是一次加注潤滑脂后不需要長時間補充，密封結構也比較簡單，所以應用廣泛。潤滑脂是以潤滑油為基礎油，固體增稠劑制成的半固體潤滑劑，具有很強的親油性。為了改善某些性能，加入了各種添加劑。
油潤滑通常包括循環油潤滑、噴射潤滑和油霧潤滑。軸承用潤滑油主要是精制礦物油，具有良好的氧化穩定性和防銹性，油膜強度高，但也經常使用各種合成油。
軸承潤滑脂高溫失效特征圖

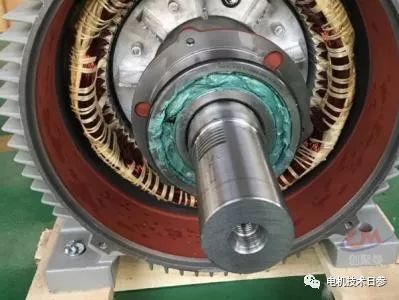

電機軸承配置
電機旋轉部件(如主軸)的軸承配置通常需要由兩套軸承支撐，旋轉部件相對于機器的固定部件(如軸承座)徑向和軸向定位。根據不同的應用條件，如負載、所需的旋轉精度和成本要求，軸承配置可以包括以下方式：
固定端和浮動端的軸承配置
預調節軸承配置(兩端固定)
“浮動”薄軸承配置(兩端浮動)
固定端和浮動端的軸承布置
固定端軸承用于軸一端的徑向支撐和同時在兩個方向的軸向定位。因此，固定端軸承必須同時固定在軸和軸承座上。適合固定端的軸承是能承受組合載荷的徑向軸承，如深溝球軸承、雙列或成對單列角接觸球軸承、調心球軸承、球面和滾子軸承或匹配的圓錐滾子軸承。只能承受純徑向載荷的徑向軸承，如一個軸環沒有法蘭的定柱滾子軸承，與另一種其他類型的軸承(如深溝球軸承、四點接觸球軸承或雙向推力軸承等)結合使用時，也可以在固定端使用。).在這種配置下，另一個軸承僅用于兩個方向的軸向定位，軸承座內必須留有一定的徑向自由度(即與軸承座之間要留有間隙)。
浮動端軸承僅用于軸另一端的徑向支撐，軸必須允許有一定的軸向位移，這樣軸承之間就不會相互作用。例如，當軸承由于熱而膨脹時，在某些類型的軸承中可以實現軸向位移。軸向位移可能發生在一個軸承環及其連接部件之間，優選地發生在外環和軸承座孔之間。
固定端和浮動端的軸承配置有許多不同的組合。以下是一些常見的組合。對于剛性軸承結構，應采用軸承可實現軸向位移的組合，如：
(1)深溝球軸/圓柱r
上述組合必須將軸和軸承座之間的角度誤差降至最低。如果應用情況不允許，建議使用能夠承受較大角度誤差的自調心軸承組合，例如：
(1)調心球軸承/CARB環滾子軸承
(2)球面滾子軸/CARB環滾子軸承
這些配置可以承受一定的角度誤差和軸向位移，并且可以避免在軸系中產生內部軸向力。
以上非官方內容僅代表個人觀點。
