從事永磁電機必須了解的知識點

朋友聚在一起聊新能源汽車，話題自然引出汽車動力核心——永磁電機。出于好奇，有個哥們建議Ms給哥們講講永磁電機的特性？以極其緊湊的新能源汽車電機為例，說明永磁電機不可替代的獨特優勢，強調永磁電機不僅是永磁同步電機，而且有三種基本類型：DC永磁、無刷DC永磁和永磁同步電機。

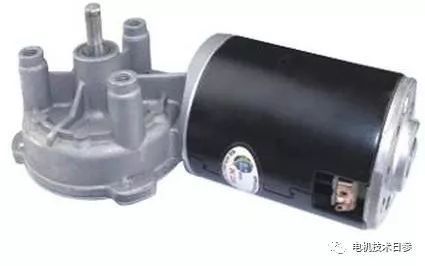

直流永磁電機

在直流永磁電機是將直流電勵磁電機或常規意義上的直流電機的勵磁繞組和磁極去掉，換成永磁體，其余如電樞、電刷和換向器等主體結構不變。,如大多數玩具馬達和電動剃須刀，微型DC永磁電機作為驅動電機，結構非常簡單。定子由貼在鐵外殼內表面的瓦形磁鋼制成，轉子為“換向器電樞”，碳刷、電刷架和接線系統集成在外殼上。與電勵磁DC電機相比，DC永磁電機的勵磁磁場不可調，只能通過調節電樞電壓來調節速度。

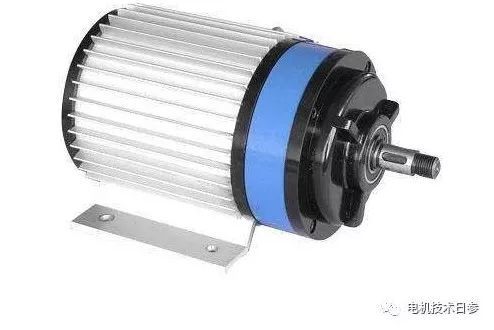

無刷直流永磁電機

DC永磁電機雖然省略了電勵磁系統，但由于“電刷/換向器”的機械接觸機制，仍然存在換向火花、電磁干擾、使用壽命短、可靠性差等問題，極大地限制了其應用范圍。

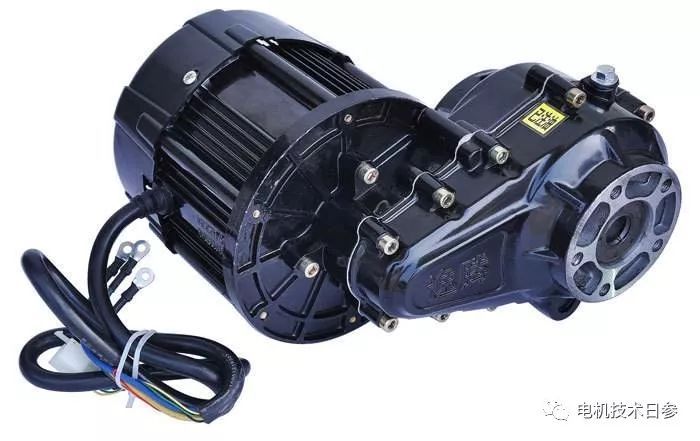

隨著微電子器件和電力電子器件的進步和發展，用電子換向代替機械換向的技術日益成熟，無刷DC永磁電機發展迅速。例如，在日常生活中幾乎隨處可見的電動摩托車和電動自行車，都采用帶外轉子的無刷DC永磁電機。

無刷直流永磁電動機和有刷直流電動機

如前所述，無刷DC永磁電機是在無刷DC電機的基礎上開發的，無刷電機具有相同的運行機理，但性能有所不同。

在運行機理上，作用在電機上的電壓是一個恒定的直流電壓,輸入到電機上的電流是一個直流電流.作用在電樞線圈(也叫元件)上的電壓極性和通過電樞線圈的電流方向是交替的，電樞線圈中感應電動勢的波形基本相似，方向也是交替的。因此，無刷DC永磁電機的設計思路和方法可以直接使用，但一些具體的計算公式略有不同。

在運行性能方面，無刷DC電機電樞繞組和換向器片的元件數大于電樞繞組的相數，運行時有很大的差別：無刷DC電機的磁極磁場和電樞磁場始終處于正交狀態，而無刷DC電機的磁極磁場和電樞磁場在一定角度范圍內變化，正交狀態只是瞬時位置之一。因此，在其他條件相同的情況下，無刷DC電機的轉矩脈動大于有刷DC電機，無刷DC電機的電磁轉矩小于有刷DC電機。

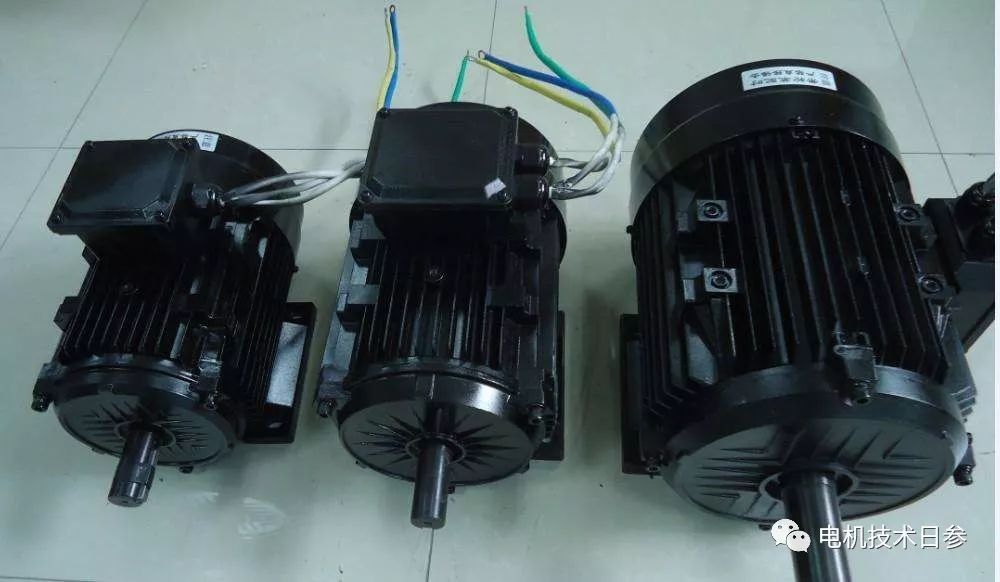

永磁同步電機

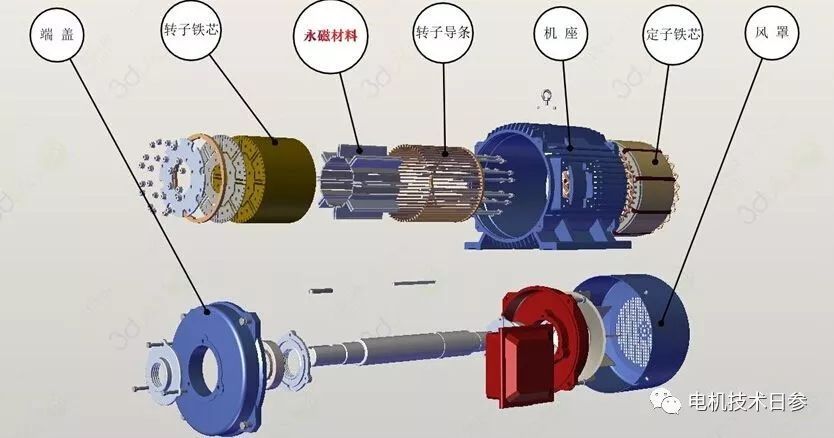

永磁同步電機的工作原理與傳統的電勵磁同步電機相同。由于不需要?jiǎng)?lì)磁繞組和DC勵磁電源，消除了容易出錯的集電環和電刷裝置，無刷電機成為。

永磁發電機

很難通過調節磁場來控制其輸出電壓和功率因數，限制了其應用范圍。比如直驅永磁風力發電機與電網的能量交換必須通過變頻器實現，不能直接并網。

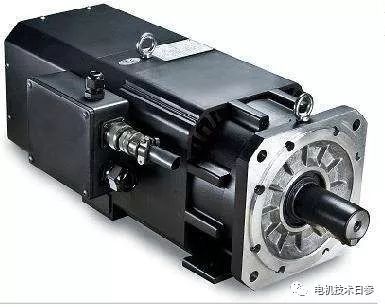

●永磁同步電動機

變頻器供電的永磁同步電動機加上轉子位置閉環控制系統構成自同步永磁電動機，既具有電勵磁直流電動機的優異調速特性，又實現了無刷化，在要求高控制精度和高可靠性的場合，如航空、航天、數控機床、加工中心、機器人、電動汽車、計算機外圍設備和家用電器等方面都獲得廣泛應用。通常，反電動勢和供電電流波形都是矩形波的電動機稱之為無刷直流永磁電動機；反電動勢和供電電流波形都是正弦波的電動機，稱為永磁同步電動機。

永磁同步電動機與無刷直流永磁電動機

永磁同步電動機與無刷直流永磁電動機均由變頻器供電，最終加到電樞繞組上的電壓和供電電流都是與轉子轉速同步交變，故而往往不加區分地都稱為永磁同步電動機。然而就內部發生的電磁過程而言，永磁式同步電動機和電勵磁同步電動機完全相同，無刷直流永磁電動機則與電勵磁直流電動機基本相同，機理上有較大區別：永磁同步電動機電樞磁場為三相合成旋轉磁勢波，永磁體轉速與旋轉磁勢波嚴格同步；無刷直流永磁電動機電樞磁場為功率開關器件控制的跳躍式磁勢波，永磁體轉速與磁勢波宏觀上同步。
