在電機產品中，繞組是最神秘多變的。繞組和鐵芯的組合構成了電機的核心。不同的電機有不同的繞組類型、槽內導體數量和線圈分布，但都必須遵循一定的原則和理論。在研究這些原理和理論時，使用了線圈、線圈組、極相組等一些技術術語，不可避免地與繞組的名稱捆綁在一起，有一種難以區分的混淆感。
如何區分繞組和這些專業術語的概念區別？女士參加了與粉絲的私聊，與你進行了簡單的交流。

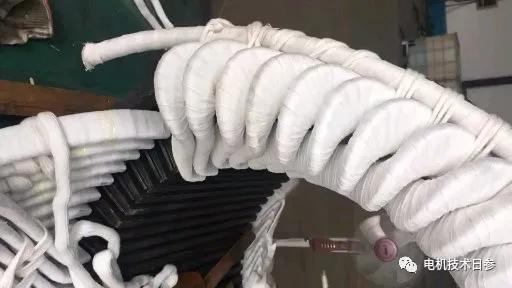

繞組是一個總稱，電機的機電能量轉換離不開電和磁，其中電的通道就是繞組。在解釋交流電機的繞組理論時，嵌在槽中的獨立單元稱為線圈，相鄰槽中的幾個線圈直接連接在一起形成線圈組。規則分布的線圈組串聯在一起成為某一相的支路。三相繞組的一相只能有一個分支或多個分支。具體情況跟工藝性關系更大，就繞線理論來說效果一模一樣。
極地組呢？這涉及到極數和相位的概念。極數可以理解為電流從線圈側一端流向電機整個圓周另一端的方向在某一瞬間改變了多少次，也可以想象有多少磁鋼以N.S.N.S……規則分布，其中N極對應的是從線圈側一端流向另一端的電流，S極對應的是從線圈側另一端回流到這一端的電流。每個極的電角度為180，兩個相鄰的N.S極電間隔開。
所謂60度相帶繞組是指每相占每極下1/3，120度相帶繞組是指任意一相的線圈，占每對極下1/3，每對極下1/3，串聯起來形成一個線圈組，由于與極數相關，稱為極組。任何常規分布式相繞組的線圈組也是極性相組。類似于單繞組變極多速電機中非常規分布相繞組的線圈組，與極數沒有相關性，因此不存在極相組的概念。

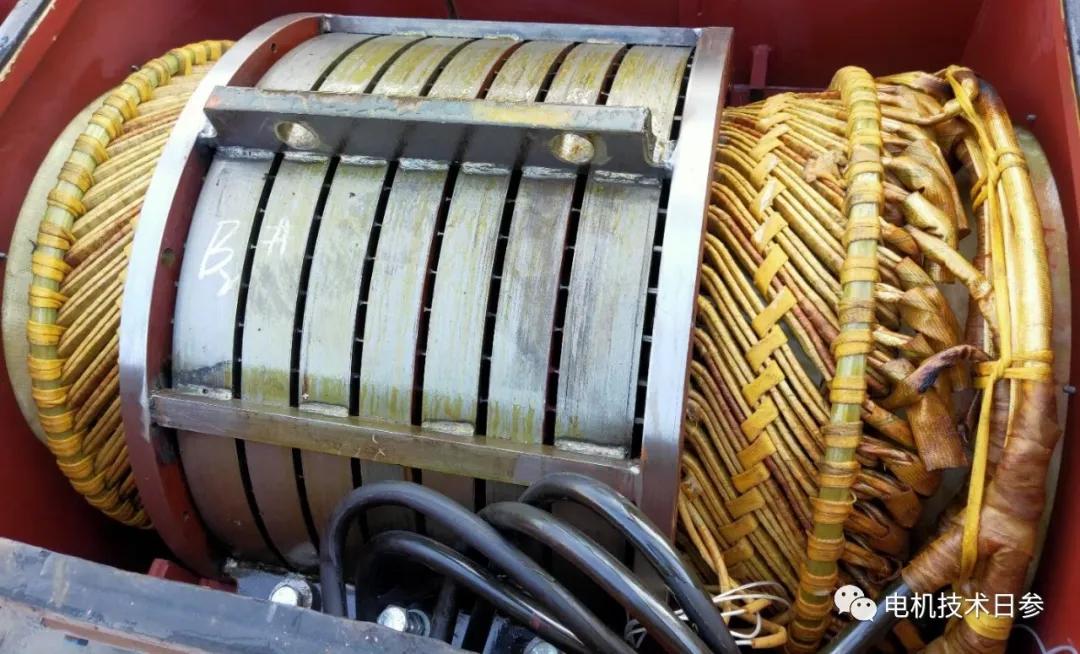

線圈、線圈組或極相組是繞組的獨立單元，電機繞組是電機產品中能產生旋轉磁場的電氣元件的總稱。例如，三相異步電動機的定子繞組是在空間上彼此相距120度的三相對稱繞組。當時間上相距120度的三相對稱電流流入時，會產生沿電機圓周旋轉的圓形旋轉磁場。對于鼠籠式電機，只有定子繞組，感應鼠籠式轉子的極性，與產生勵磁磁勢的定子極數自動一致。至于繞線式電機，轉子和定子一樣，具有固定的極數，不能自動感應自適應極數。
