故障案例分析-如何識別匝間故障？

沈女士所在的城市有一家非常好的腫瘤醫院。很多年前，我去看望一個病人，因?yàn)楫?dāng)時看到的很多病人病情嚴重，所以回來很多天都不舒服；今年有一天，一個朋友得了一個小病，但他決定去這家醫院治療。原因很簡單，因?yàn)檫@家醫院的醫生消息靈通，務實。的確，無論你看到的東西多了，你都要有更客觀直接的判斷能力。今天，我們將通過實際故障案例介紹一種判斷匝間故障的方法。

1什么是匝間故障？

同一個繞組由許多線圈組成。如果絕緣不好，疊加的線圈之間會發生短路，也就是說有的線圈直接短路，沒有效果。匝間短路后，電機的繞組磁場會不對稱，剩余線圈的電流會比以前增加，因此電機運行中會出現振動增大、電流增大、輸出相對減小等問題。

在電機運行過程中，無論是在試驗運行還是實際運行中，如果出現匝間故障，最直接的現象就是電流不平衡、焦味、電機聲音沉悶、振動問題明顯，尤其是冒煙、打炮。

在拆卸故障電機的過程中，我們會發現有時很難清楚地區分相間、對地和匝間故障。今天只說轉題的判別方法。

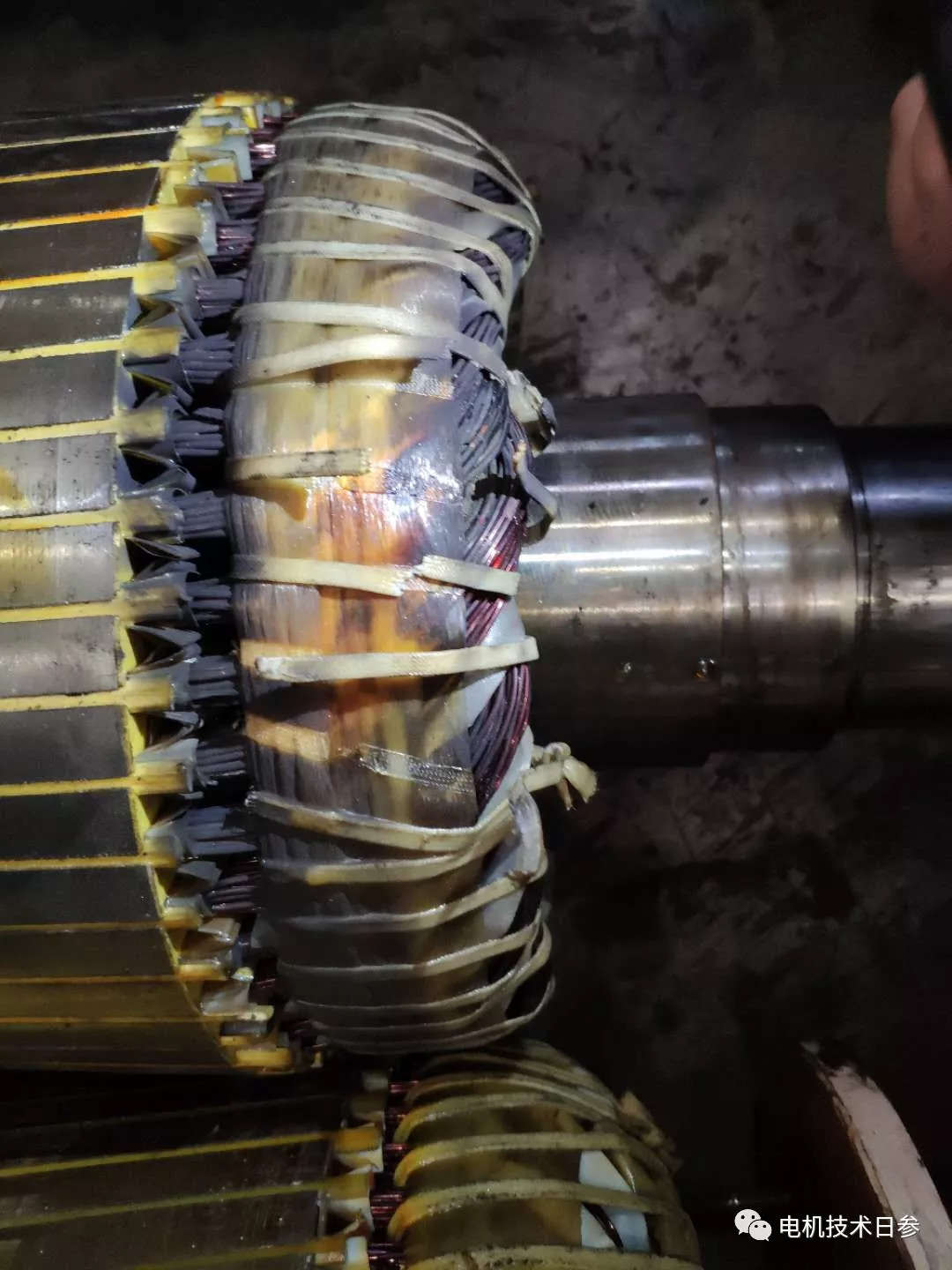

給你看一張轉子故障的圖片。你能從故障的跡象看出故障是什么嗎？這是一張?jiān)诠收戏治霈F(xiàn)場拍攝的真實照片。當時有人認為是轉-轉，有人認為是相間，最后的結果判斷是相間，也可以認為是相間是主要原因。

2故障原因分析

對于這類問題，我們首先綜合分析故障點的位置和故障的蔓延情況。故障點正好在相間絕緣位置，是相間故障的必要條件；第二步，拋開現象探究本質，就是看故障點的對面位置，也就是看繞組的另一端。如果是匝間故障，對面會有相對較輕的燒痕，否則就是匝間問題。實際檢查表明，繞組的故障點僅限于局部端子，是典型的相間故障。我們將結合實際案例與您分享后期對繞組相間故障原因的分析。

以上非官方內容僅代表個人觀點。
